Термостат TC2 (542483)

Термостат TC2 542483.

Данное изделие представляет собой ТЕРМОСТАТ TC2, заполняемый жидкостью, с защитным корпусом; особенно подходит для автоматической регулировки бойлеров.

Соответствие стандартам

Настоящее изделие соответствует:

EN 60730-1 и последующим редакциям

EN 60730-2-9

Соответствие директивам:

Настоящее изделие соответствует требованиям директив:

В.Т. 2014/35/UE

Е.М.С. 2014/30/UE и последующим обновлениям директивы

Технические характеристики TC2 (542483)

Диапазон регулировки: -35/+35°С

Допуск: ±2К

Дифференциал: 3+1К

Класс защиты: IP 40

Классизоляции: I

Термический градиент: <1К/15мин

Максимальная прибора: 80°С

Максимальная температура чувств, элемента: 80°С

Температура хранения: -15/+55°С

Максимальное давление на кожух: Юбар

Константа времени: < 1'

Максимально допустимая мощность включения контактов:

C-1=10(2,5)A/250V; C-2=6(2,5)A/250V

OUTPUT (Вывод): контакты отключения или переключения

Срабатывание переключателя: 1В

Место установки: обычная окружающая среда

Тип присоединительной резьбы: М20Х1.5

Установка и подсоединения

Инструкции по технике безопасности

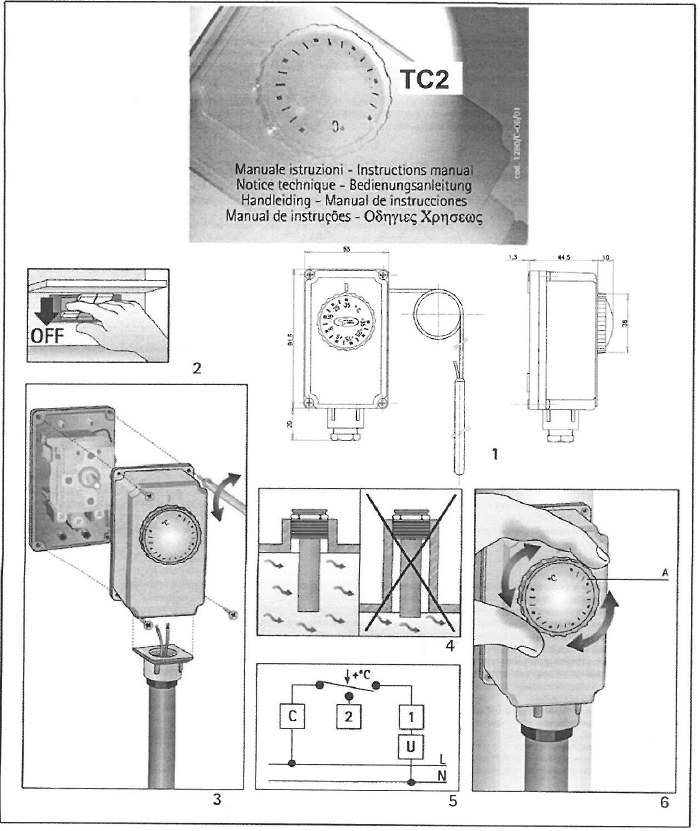

Перед подсоединением термостата, убедитесь, что питающее напряжение РЕГУЛИРУЕМОГО ПРИБОРА (например, котла, насоса, системы кондиционирования воздуха и т.д.) НЕ ПОДСОЕДИНЕНО, и что это напряжение соответствует значениям, указанным внутри прибора (рис.2)

Установка

Предостережение

Все операции по установке, указанные в данном руководстве, должны выполняться только квалифицированным персоналом при соблюдении всех требований по технике безопасности и в соответствии с действующими нормативными документами.

А) Снимите переднюю крышку термостата, ослабляя четыре имеющихся винта. Про ведите провода питания в имеющемся направляющем устройстве и подсоедините ихкклеммам прибора (рис. 3) в соответствии синструкциями параграфа «Подсоединение проводов». Снова установите переднюю крышку. Примечание:защитныйкожухтермостатадолженбытьпогруженполностью(См. рис.4.) Длятого, чтобы снова установить переднюю крышку, отверстие для ручки должно совпадать со штифтом для регулировки температуры.

Подсоединения проводов (рис.5)

Клемма 1 = Размыкает цепь при повышении температуры

Клемма 2 = Замыкает цепь при повышении температуры

Клемма С = Общий контакт

Установка температуры (рис.6):

А - ручка регулировки температуры от-35до +35°C

Установите тербуемую температуру согласно шкалы и метки.
