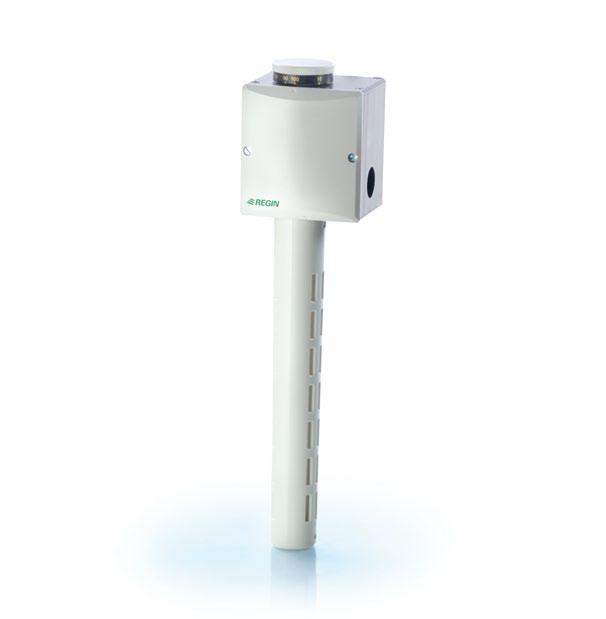

Гигростат HMH

Гигростат HMH

Одноступенчатый HMH или пропорциональный гигростат. Для установки в воздуховоде или для настенного монтажа.

HMH представляют собой серию электромеханических гигростатов для управления увлажнением и/или осушением в системах отопления, вентиляции и кондиционирования воздуха.

• 1 ступень.

• Переключающий контакт 10 А, 250 В переменного тока.

• Пропорциональный выход 148 или 1000 Ом.

• Высокая точность и надежность.

• Для установки в воздуховоде или для настенного монтажа.

• Степень защиты IP54.

Описание

Конструкция

В качестве чувствительного элемента в гигростате исполь­зуется человеческий волос. При увеличении влажности волос вытягивается, а при снижении влажности сокращается. Это изменение размеров передается микро выключателю (двум микро выключателям), а в модели НРН - подвижному контакту потенциометра.

Переключатель уставки воздействует на положение микро выключателей относительно волосяного чувствительного элемента. Уставка может быть задана в диапазоне относи­тельной влажности 10%...100%.

Эта отлаженная и проверенная конструкция с малым числом движущихся частей обладает высокой надежностью и точ­ностью.

Благодаря наличию переключающих контактов гигростат может управлять как увлажнением, так и осушением.

Двухступенчатый гигростат

Оборудован двумя микро выключателями. Разность между ступенями может задаваться с помощью регулировочного винта.

Благодаря наличию переключающих контактов гигростат может управлять как увлажнением, так и осушением.

Пропорциональный гигростат

НРН148 и HPH1000 представляют собой гигростаты с про­порциональным резистивным выходом.

В зависимости от выбранной уставки и текущего значения влажности выходной сигнал может изменяться в диапазоне 0...148 0м и 0...1000 0м.

Монтаж гигростат HMH

Гигростат НМН может быть установлен в вентиляционном канале или на стене. В комплект поставки входит кронштейн, который применяется для обоих вариантов монтажа.

Калибровка

Гигростаты калибруются на заводе-изготовителе. Для полу­чения наилучших результатов после установки следует провес­ти прецизионную калибровку. В процессе эксплуатации реко­мендуется ежегодно проводить проверки и повторные калибровки.

Обслуживание

Волосяной чувствительный элемент следует раз в год очищать от пыли мягкой щеткой

Нельзя полоскать его в воде, так как это изменит калиб­ровку.

Более подробная информация о техническом обслуживании приведена в инструкции, поставляемой в комплекте с устройством

Типовые применения

Может применяться для управления воздухоувлажнителем или воздухоосушителем или для включения/отключения вентилятора.

Кроме того, может использоваться для включения сигна­лизации, когда влажность станет выше или ниже заданного значения.

Модели

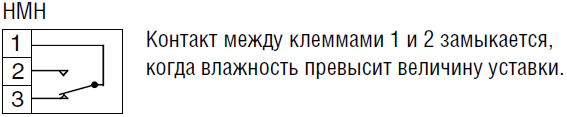

НМН     Одноступенчатый, с переключающим контактом.

НМН2   Двухступенчатый, с переключающим контактом.

Технические данные
