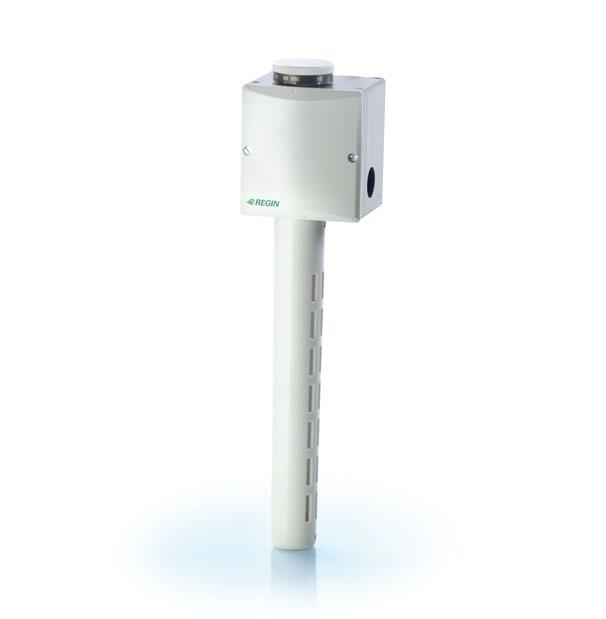

Гигростат HMH2
Характеристики
Производитель | Regin |
Модель | HMH2 |
Описание | Канальный (настенный) 2-ступенчатый, диапазон от 10 до 100%, 2 переключающих контакта 10 А/250 В, IP54 |
Наличие | В наличии |
Цена | 12599 Руб. |
Гигростат HMH2
Двухступенчатый HMH2 или пропорциональный гигростат. Для установки в воздуховоде или для настенного монтажа.
HMH2 представляют собой серию электромеханических гигростатов для управления увлажнением и/или осушением в системах отопления, вентиляции и кондиционирования воздуха.
• 2 ступень.
• Переключающий контакт 10 А, 250 В переменного тока.
• Пропорциональный выход 148 или 1000 Ом.
• Высокая точность и надежность.
• Для установки в воздуховоде или для настенного монтажа.
• Степень защиты IP54.
Описание
Конструкция
В качестве чувствительного элемента в гигростате используется человеческий волос. При увеличении влажности волос вытягивается, а при снижении влажности сокращается. Это изменение размеров передается микро выключателю (двум микро выключателям), а в модели НРН - подвижному контакту потенциометра.
Переключатель уставки воздействует на положение микро выключателей относительно волосяного чувствительного элемента. Уставка может быть задана в диапазоне относительной влажности 10%...100%.
Эта отлаженная и проверенная конструкция с малым числом движущихся частей обладает высокой надежностью и точностью.
Благодаря наличию переключающих контактов гигростат может управлять как увлажнением, так и осушением.
Двухступенчатый гигростат HMH2
Оборудован двумя микро выключателями. Разность между ступенями может задаваться с помощью регулировочного винта.
Благодаря наличию переключающих контактов гигростат может управлять как увлажнением, так и осушением.
Пропорциональный гигростат
НРН148 и HPH1000 представляют собой гигростаты с пропорциональным резистивным выходом.
В зависимости от выбранной уставки и текущего значения влажности выходной сигнал может изменяться в диапазоне 0...148 0м и 0...1000 0м.
Монтаж гигростат HMH2
Гигростат НМН2 может быть установлен в вентиляционном канале или на стене. В комплект поставки входит кронштейн, который применяется для обоих вариантов монтажа.
Калибровка
Гигростаты калибруются на заводе-изготовителе. Для получения наилучших результатов после установки следует провести прецизионную калибровку. В процессе эксплуатации рекомендуется ежегодно проводить проверки и повторные калибровки.
Обслуживание
Волосяной чувствительный элемент следует раз в год очищать от пыли мягкой щеткой
Нельзя полоскать его в воде, так как это изменит калибровку.
Более подробная информация о техническом обслуживании приведена в инструкции, поставляемой в комплекте с устройством
Типовые применения
Может применяться для управления воздухоувлажнителем или воздухоосушителем или для включения/отключения вентилятора.
Кроме того, может использоваться для включения сигнализации, когда влажность станет выше или ниже заданного значения.
Модели
НМН Одноступенчатый, с переключающим контактом.
НМН2 Двухступенчатый, с переключающим контактом.
Технические данные
Общие технические данные Материал |
Корпус: штампованный алюминий (коричневый). Пластмассовые детали: саморазрушающийся Макролон (белый). |
Температура окружающей среды Монтаж |
Датчик: +70°С макс. Корпус: 60°С макс. С помощью универсального кронштейна для настенного монтажа и в воздуховоде. |
Масса Степень защиты С€ |
0,6 кг. IP54. Данное устройство соответствует требованиям европейских стандартов LVD (по низкоскоростной детонации) IEC 6S9-1 и имеет маркировку С6. |
Выход Параметры контактов реле |
10 А, 250 В переменного тока, резистивная нагрузка при температуре окружающей среды 25°С. 8 А, 250 В переменного тока, резистивная нагрузка при температуре окружающей среды 60°С. Нельзя использовать в схемах постоянного тока. |
Настройки Уставка Гистерезис Разность между ступенями (НМН2) Зона пропорциональности (НРН148, НРН1000) Запасные детали и принадлежности 1608 1609 375 |
Относительная влажность 10.100%. 3% при относительной влажности 45%. 0.25% относительной влажности. 7% относительной влажности. Волосяной элемент, длина 182 мм. Микро выключатель. Защитная труба. Используется когда гигростат размещается в воздуховоде, где скорость воздуха превышает 10 м/с. |

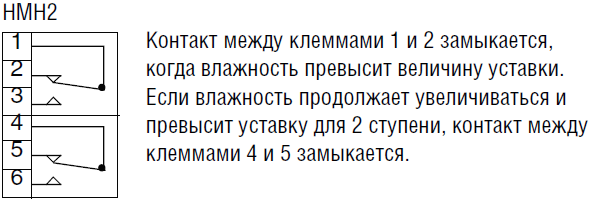

Схема подключения HMH2

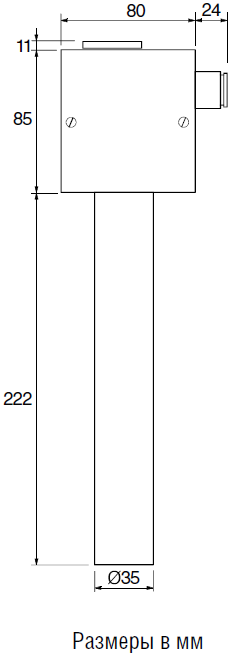

Габаритные размеры HMH2
