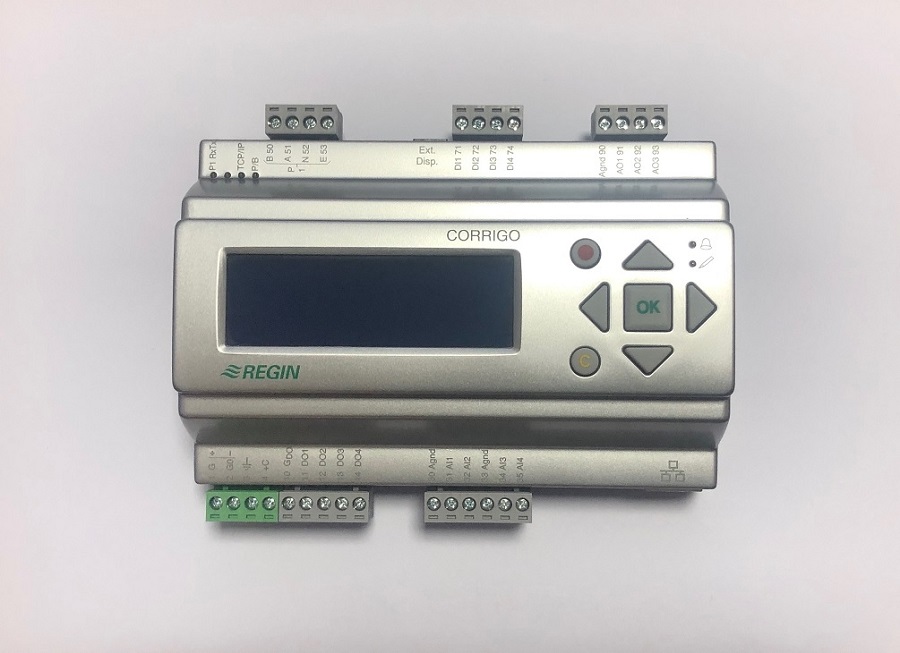

Контроллер Corrigo E152DW-3

Характеристики

производительRegin
модельCorrigo E152DW-3
напряжение (В)24
тип контроллераконфигурируемый
наличие дисплеяда
НаличиеВ наличии
Цена24578 Руб.



Описание контроллера Corrigo E152DW 3



Контроллер Corrigo E152DW-3 третьего поколения является универсальным контроллерам для систем вентиляции c 15 входами/выходами. Данная модель оснащена дисплеем.

Контроллер имеет различные функции управления, функции аналоговых и дискретных выходов. Выбор используемых функций осуществляется свободно, единственным ограничением является количество входов и выходов, отличающееся в разных моделях. Максимальное количество входов/выходов составляет 84 (при  использовании двух дополнительных контроллеров Corrigo в качестве модулей расширения).

Так же возможно подключить выносной дисплей E3-DSP с кнопками. Выносной дисплей E3-DSP возможно подключить к контроллеру с дисплеем в этом случае дисплеи работают параллельно.

Максимальная длина кабеля для дисплейного блока E3-DSP составляет 100 метров.

Внимание: выносная панель E3-DSP (3 поколение)является невзаимозаменяемым с панелью E-DSP, применяемым для контроллеров Corrigo предыдущего поколения.

Конфигурирование контроллера Corrigo E152DW 3

Конфигурирование контроллера может осуществляться в меню контроллера или с помощью компьютера с установленной программой Corrigo E Tool. Для подключения контроллера к порту USB компьютера требуется кабель E Cable2 USB, E Cable USB или аналогичный.

- Контроллер  снабжен портом  Ethernet  (разъем RJ-45 с маркировкой «TCP/IP») и RS-485. Для подключения контроллера требуется стандартный патч-корд категории не ниже 5 (для прямого подключения к компьютерам без автоматического определения MDI/MDI-X требуется кроссовый патч-корд).

Основные функции Corrigo E152DW-3

Основные режимы регулирования:

- Регулирование температуры приточного воздуха с компенсацией или без компенсации наружной температуры.

- Регулирование температуры в помещении (каскадное регулирование).

- Регулирование температуры удаляемого воздуха (каскадное регулирование).

Управление вентиляторами:

- Приточного и вытяжного воздуха, одно- и двухскоростными, с частотным преобразователем, ЕС-

вентиляторами.

- Режимы для CAV-систем (постоянный расход воздуха) и VAV-систем (переменный расход воздуха) с регулированием давления или расхода воздуха.

С управлением:

- Рекуператором (с промежуточным теплоносителем, пластинчатым или роторным) или камерами смешения.

- Водяным нагревателем с защитой от замораживания или электрическим с защитой от перегрева.

- Фреоновым или водяным охладителем.

- Циркуляционными насосами нагревателя, охладителя и рекуператора с промежуточным теплоносителем.

Регулирование влажности:

Увлажнение или осушение, либо обе функции одновременно.

Работа по таймеру:

Для автоматического включения и выключения вентиляционной системы.

Управление качеством воздуха:

В помещениях, где потребность в свежем воздухе сильно изменяется во времени, скорость вентиляторов и/или смесительные клапаны могут управляться в зависимости от качества воздуха, измеряемого датчиками CO2.

Функция дежурного обогрева/охлаждения:

При использовании функции «регулирование температуры в помещении» или «регулирование температуры

вытяжного воздуха» возможно использовать функцию дежурного обогрева/охлаждения помещения. Минимальная продолжительность рабочего цикла устанавливается от 0 до 720 мин (заводская уставка - 20 мин.).

Рециркуляция:

Управление приточным вентилятором и клапанами камеры смешения, с контролем температуры воздуха и без.

Естественное охлаждение:

Данная функция используется летом для охлаждения при возможности использования прохладного наружного воздуха. Таким образом, сокращается потребность в использовании охладителей.

Рекуперация холода/тепла:

Управление рекуператором или регенератором для утилизации холода или тепла.

Управление по энтальпии:

Управление воздушными клапанами камеры смешения в зависимости от автоматического расчета энтальпии воздуха.

Ступенчатое регулирование:

Для управления многоступенчатыми нагревателями или охладителями.





Основные отличия контроллеров Corrigo третьего поколения от предыдущих моделей:

- Модернизирована аппаратная платформа и операционная система контроллера.

- Поддержка протоколов BACnet MS/TP, BACnet/IP, Modbus/TCP для подключения к системе диспетчеризации.

- Подключение до 5 дополнительных независимых датчиков температуры с выдачей аварийного сообщения при выходе температуры за заданные пределы.

- Подключение до 10 дополнительных независимых дискретных датчиков с выдачей аварийного сообщения при срабатывании.

- Аналоговый выход 0…10 В «Сигнал температуры». Данный выход передает сигнал с любого датчика температуры Corrigo для использования в стороннем оборудовании. Можно выбрать любой датчик, например, «Наружная температура».

- Дискретный вход для подтверждения аварий.

- Подключение преобразователей давления по протоколу Modbus.

- Управление дополнительными вентиляторами (насосами) с контролем работы.

- Подключение преобразователей температуры с выходным сигналом 0…10 В для измерения температуры наружного воздуха и температуры воздуха в помещении.

- Настройка нейтральной зоны для уставки температуры приточного воздуха.

- Плавное управление клапаном рециркуляции, выходной сигнал Y4.

- Подключение специального датчика температуры для расчета КПД утилизации.

- Новые возможности контроля состояния воздушных фильтров.

- Аварии класса С активизируют соответствующие выходы DO (параллельно с авариями класса В).



Общие технические характеристики Corrigo Е

Операционная система

EXOrealC

Дисплей

4 строки по 20 символов с подсветкой

Часы реального времени, таймер

Годовой таймер с батареей резервного питания, срок службы батареи более 5 лет. Функция оповещения о необходимости замены батареи. Тип батареи CR2032.

Напряжение питания

24 В ± 15% переменного тока. 50...60 Гц. 21 ...36 В постоянного тока

Потребляемая мощность

5 ВА. 3 Вт (пост ток), модели W - 9 ВА. 5Вт (пост, ток)

Монтаж

На DIN-рейке

Степень защиты

IP20

Размеры

148*123x60 (ширина х высота х глубина с учетом клемм), ширина по стандарту Euronorm 8.5 модулем

Соответствие стандартам СЕ:

Соответствует стандартам EMC: EN61000-6-3. EN61000-6-1

Входы/выходы (количество в конкретной модели смотрите в  таблице ниже)

Аналоговые входы AI

0...10 В постоянного тока или PT1000. 12 бит АЦП

Дискретные входы DI

Для подключения устройств с выходом типа «сухой контакт»

Универсальные входы UI

Конфигурируются как аналоговые или дискретные входы

Аналоговые выходы AO

0...10 В. 2...10 В. 10...0 В или 10...2 В постоянного тока. 8 бит ЦАП, защита от короткого замыкания

Дискретные выходы DO

Транзисторные выходы. 24 В переменного / постоянного тока. Нагрузка на один выход 2 А (длительная нагрузка). Суммарная нагрузка на все выходы 8 А

Коммуникационные порты (наличие порта в конкретной модели смотрите в таблице ниже)

Порт 1. RS-485

Изолированный. Протоколы: EXOline. Modbus. BACnet MS/TP

Порт 2. RS-485

Протоколы: EXOline. Modbus. BACnet MS/TP

Ethernet

Ethernet RJ 45 (встроенный WEB-сервер). Протоколы: EXOline TCP/IP. Modbus/TCP. BACnet/IP

Разъем для E3-DSP

4P4C для подключения выносного дисплея (все модели)

Условия эксплуатации

Температура

О...5ОС

Влажность

до 90%. без конденсации

Климатические условия

Class 3k5 по IEC721-3-2

Механические условия

ЗМЗ по IEC721-3-3. тесты FC no IEC6OC60-2-6 и Еa по IEC60068-2-27

Условия транспортировки

Температура

-20...7СГС

Влажность

до 65%. без конденсации

Климатические условия

Class 2k3 по IEC721-3-2

Механические условия

2М2 по IEC721-3-3. тесты FC но IEC60068-2-6. Еа и Ed по IEC60068-2-27

Условия хранения

Температура

-20...70 градусов цельсия

Влажность

до 65%. без конденсации

Климатические условия

Class 1 k3 по IEC721-3-1
