Контроллер Corrigo E282DW-3
Характеристики
производитель | Regin |
модель | Corrigo E282DW-3 |
напряжение (В) | 24 |
тип контроллера | конфигурируемый |
наличие дисплея | с дисплеем,WEB-сервер |
Наличие | В наличии |
Цена | 63788 Руб. |
Описание контроллера Corrigo E282DW 3
Контроллер Corrigo E282DW-3 третьего поколения является универсальным контроллерам для систем вентиляции c 28 входами/выходами. Данная модель оснащена дисплеем.
Контроллер имеет различные функции управления, функции аналоговых и дискретных выходов. Выбор используемых функций осуществляется свободно, единственным ограничением является количество входов и выходов, отличающееся в разных моделях. Максимальное количество входов/выходов составляет 84 (при использовании двух дополнительных контроллеров Corrigo в качестве модулей расширения).
Так же возможно подключить выносной дисплей E3-DSP с кнопками. Выносной дисплей E3-DSP возможно подключить к контроллеру с дисплеем в этом случае дисплеи работают параллельно.
Максимальная длина кабеля для дисплейного блока E3-DSP составляет 100 метров.
Внимание: выносная панель E3-DSP (3 поколение)является невзаимозаменяемым с панелью E-DSP, применяемым для контроллеров Corrigo предыдущего поколения.
Конфигурирование контроллера Corrigo E282DW 3
Конфигурирование контроллера может осуществляться в меню контроллера или с помощью компьютера с установленной программой Corrigo E Tool. Для подключения контроллера к порту USB компьютера требуется кабель E Cable2 USB, E Cable USB или аналогичный.
- Контроллер снабжен портом Ethernet (разъем RJ-45 с маркировкой «TCP/IP») и RS-485. Для подключения контроллера требуется стандартный патч-корд категории не ниже 5 (для прямого подключения к компьютерам без автоматического определения MDI/MDI-X требуется кроссовый патч-корд).
Основные функции Corrigo E282DW-3
Основные режимы регулирования:
- Регулирование температуры приточного воздуха с компенсацией или без компенсации наружной температуры.
- Регулирование температуры в помещении (каскадное регулирование).
- Регулирование температуры удаляемого воздуха (каскадное регулирование).
Управление вентиляторами:
- Приточного и вытяжного воздуха, одно- и двухскоростными, с частотным преобразователем, ЕС-
вентиляторами.
- Режимы для CAV-систем (постоянный расход воздуха) и VAV-систем (переменный расход воздуха) с регулированием давления или расхода воздуха.
С управлением:
- Рекуператором (с промежуточным теплоносителем, пластинчатым или роторным) или камерами смешения.
- Водяным нагревателем с защитой от замораживания или электрическим с защитой от перегрева.
- Фреоновым или водяным охладителем.
- Циркуляционными насосами нагревателя, охладителя и рекуператора с промежуточным теплоносителем.
Регулирование влажности:
Увлажнение или осушение, либо обе функции одновременно.
Работа по таймеру:
Для автоматического включения и выключения вентиляционной системы.
Управление качеством воздуха:
В помещениях, где потребность в свежем воздухе сильно изменяется во времени, скорость вентиляторов и/или смесительные клапаны могут управляться в зависимости от качества воздуха, измеряемого датчиками CO2.
Функция дежурного обогрева/охлаждения:
При использовании функции «регулирование температуры в помещении» или «регулирование температуры
вытяжного воздуха» возможно использовать функцию дежурного обогрева/охлаждения помещения. Минимальная продолжительность рабочего цикла устанавливается от 0 до 720 мин (заводская уставка - 20 мин.).
Рециркуляция:
Управление приточным вентилятором и клапанами камеры смешения, с контролем температуры воздуха и без.
Естественное охлаждение:
Данная функция используется летом для охлаждения при возможности использования прохладного наружного воздуха. Таким образом, сокращается потребность в использовании охладителей.
Рекуперация холода/тепла:
Управление рекуператором или регенератором для утилизации холода или тепла.
Управление по энтальпии:
Управление воздушными клапанами камеры смешения в зависимости от автоматического расчета энтальпии воздуха.
Ступенчатое регулирование:
Для управления многоступенчатыми нагревателями или охладителями.
Основные отличия контроллеров Corrigo третьего поколения от предыдущих моделей:
- Модернизирована аппаратная платформа и операционная система контроллера.
- Поддержка протоколов BACnet MS/TP, BACnet/IP, Modbus/TCP для подключения к системе диспетчеризации.
- Подключение до 5 дополнительных независимых датчиков температуры с выдачей аварийного сообщения при выходе температуры за заданные пределы.
- Подключение до 10 дополнительных независимых дискретных датчиков с выдачей аварийного сообщения при срабатывании.
- Аналоговый выход 0…10 В «Сигнал температуры». Данный выход передает сигнал с любого датчика температуры Corrigo для использования в стороннем оборудовании. Можно выбрать любой датчик, например, «Наружная температура».
- Дискретный вход для подтверждения аварий.
- Подключение преобразователей давления по протоколу Modbus.
- Управление дополнительными вентиляторами (насосами) с контролем работы.
- Подключение преобразователей температуры с выходным сигналом 0…10 В для измерения температуры наружного воздуха и температуры воздуха в помещении.
- Настройка нейтральной зоны для уставки температуры приточного воздуха.
- Плавное управление клапаном рециркуляции, выходной сигнал Y4.
- Подключение специального датчика температуры для расчета КПД утилизации.
- Новые возможности контроля состояния воздушных фильтров.
- Аварии класса С активизируют соответствующие выходы DO (параллельно с авариями класса В).
Общие технические характеристики Corrigo Е
|
|
Операционная система
|
EXOrealC |
Дисплей
|
4 строки по 20 символов с подсветкой |
Часы реального времени, таймер
|
Годовой таймер с батареей резервного питания, срок службы батареи более 5 лет. Функция оповещения о необходимости замены батареи. Тип батареи CR2032. |
Напряжение питания
|
24 В ± 15% переменного тока. 50...60 Гц. 21 ...36 В постоянного тока |
Потребляемая мощность
|
5 ВА. 3 Вт (пост ток), модели W - 9 ВА. 5Вт (пост, ток) |
Монтаж
|
На DIN-рейке |
Степень защиты
|
IP20 |
Размеры
|
148*123x60 (ширина х высота х глубина с учетом клемм), ширина по стандарту Euronorm 8.5 модулем |
Соответствие стандартам СЕ:
|
Соответствует стандартам EMC: EN61000-6-3. EN61000-6-1 |

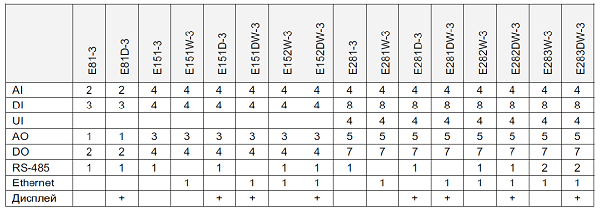

Входы/выходы (количество в конкретной модели смотрите в таблице ниже)
|
|
Аналоговые входы AI
|
0...10 В постоянного тока или PT1000. 12 бит АЦП |
Дискретные входы DI
|
Для подключения устройств с выходом типа «сухой контакт» |
Универсальные входы UI
|
Конфигурируются как аналоговые или дискретные входы |
Аналоговые выходы AO
|
0...10 В. 2...10 В. 10...0 В или 10...2 В постоянного тока. 8 бит ЦАП, защита от короткого замыкания |
Дискретные выходы DO
|
Транзисторные выходы. 24 В переменного / постоянного тока. Нагрузка на один выход 2 А (длительная нагрузка). Суммарная нагрузка на все выходы 8 А |
Коммуникационные порты (наличие порта в конкретной модели смотрите в таблице ниже)
|
|
Порт 1. RS-485
|
Изолированный. Протоколы: EXOline. Modbus. BACnet MS/TP |
Порт 2. RS-485
|
Протоколы: EXOline. Modbus. BACnet MS/TP |
Ethernet
|
Ethernet RJ 45 (встроенный WEB-сервер). Протоколы: EXOline TCP/IP. Modbus/TCP. BACnet/IP |
Разъем для E3-DSP
|
4P4C для подключения выносного дисплея (все модели) |
Условия эксплуатации
|
|
Температура
|
О...5ОС |
Влажность
|
до 90%. без конденсации |
Климатические условия
|
Class 3k5 по IEC721-3-2 |
Механические условия
|
ЗМЗ по IEC721-3-3. тесты FC no IEC6OC60-2-6 и Еa по IEC60068-2-27 |
Условия транспортировки
|
|
Температура
|
-20...7СГС |
Влажность
|
до 65%. без конденсации |
Климатические условия
|
Class 2k3 по IEC721-3-2 |
Механические условия
|
2М2 по IEC721-3-3. тесты FC но IEC60068-2-6. Еа и Ed по IEC60068-2-27 |
Условия хранения
|
|
Температура
|
-20...70 градусов цельсия |
Влажность
|
до 65%. без конденсации |
Климатические условия
|
Class 1 k3 по IEC721-3-1 |
