Преобразователь влажности и температуры HTDT2500
Характеристики
Производитель | Regin, Polar Bear |
Модель | HTDT2500 |
Описание | Канальный, с датчиком pt1000, 2 выхода 0-10В, диапазон 10-95%, от 0 до +50С, IP65 |
Наличие | Звоните |
Цена | 14729 Руб. |
Преобразователь влажности и температуры HTDT2500.
Технические характеристики и инструкция по монтажу HTDT2500.
Преобразователь предназначен для измерения относительной влажности и температуры воздуха в воздуховоде. Выходные сигналы температуры и влажности 0...10В.
Также преобразователь снабжен дополнительным датчиком температуры РИООО.
Технические характеристики HTDT 2500
Общие
Напряжение электропитания…………………24 В перем. ±20% или 15...35 В пост.
Потребляемая мощность……………………….0,5 Вт
Температура окр. среды (корпус)…………….-2О...5О°С
Температура в воздуховоде (датчик)………-2О...8О°С
Влажность………………………………………макс. 100%
Степень защиты…………………………………..IP65
Вес…………………………………………………..230 г.
Преобразователь влажности
Рабочий диапазон влажности…………………10...95%
Выходной сигнал влажности…………………..0...10 В, соответствующий диапазону 0...100%, макс, нагрузка на выход 1 мА
Точность…………………………………………..±2,5% при 20°С
Температурная зависимость…………………..-0,03%/°С при 60%
Гистерезис……………………………………….менее 2%
Преобразователь температуры
Рабочий диапазон температуры…………….О...5О°С
Выходной сигнал температуры………………0...10 В, соответствующий диапазону О...5О°С, макс, нагрузка на выход 1 мА
Точность………………………………………….±0,3°С при 20°С
Датчик температуры
Тип датчика температуры………………………Pt1ООО
Монтаж HTDT 2500
Преобразователь HTDT2500 предназначен для монтажа в воздуховоде. Монтажный фланец входит в комплект преобразователя, глубина погружения в воздуховод регулируется перемещением фланца. Также возможно крепление на монтажной пластине, для этого используются отверстия в нижней части корпуса. Если в воздухе могут присутствовать загрязнения - необходимо установить сетчатый латунный фильтр для защиты датчика (опция). Для подключения проводов необходимо открыть крышку преобразователя, крышка фиксируется защелками.

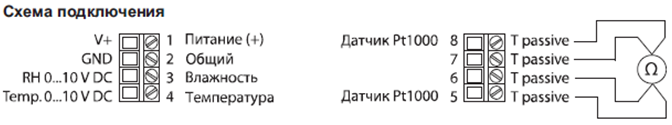

1 |
Питание (+ при использовании пост, тока) |
2 |
Общий для питания и выходов 0...10 В |
3 |
Выход влажности 0...10 В |
4 |
Выход температуры 0...10 В |
5 |
Датчик температуры РИООО |
8 |
Датчик температуры РИООО |
